ДИПЛОМ РОССТАНДАРТ 2015

Комплект системы тестирования ЕКО СЭТ01

ЕКО СЭТ01 выполняет следующие контрольно-измерительные функции:

- тестирование многожильных разветвленных электрических кабелей, содержащих от 2 до 19520 контактов;

- тестирование многожильных разветвленных электрических кабелей по заданной схеме кабеля;

- тестирование многожильных разветвленных электрических кабелей по эталонному кабелю.

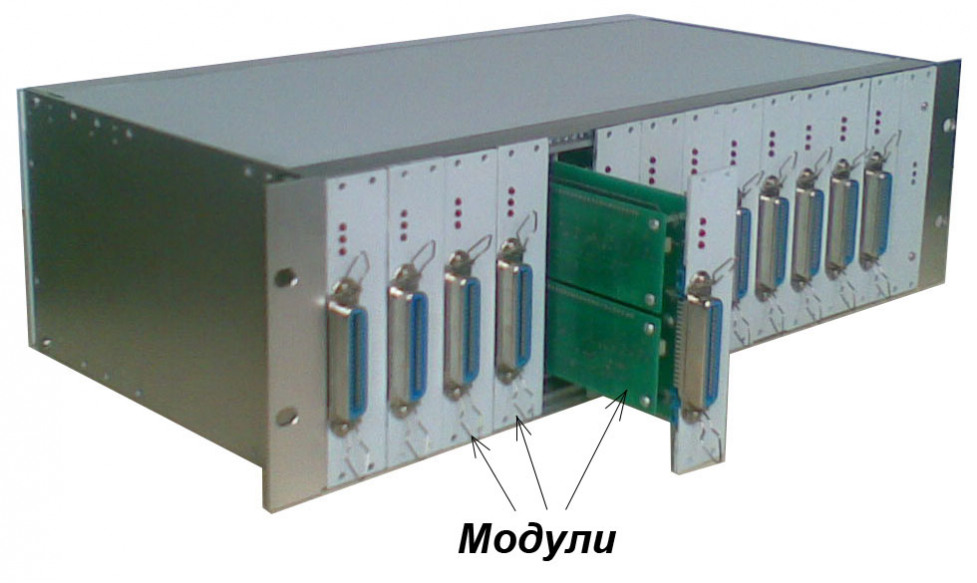

модули системы тестирования

Система электротестирования ЕКО СЭТ01 представляет

собой набор модулей, размещенных в корпусах 3U в стойке

19”. На передних панелях модулей расположены разъемы для

подключения тестируемого электрического кабеля.

Тестируемый кабель подключается к этим разъемам через предварительно изготовленные переходные кабели.

Технические характеристики системы тестирования ЕКО СЭТ01:

- возможность наращивания от 16 контактов до 19520 контактов;

- возможность установка в стойку 19”;

- программируемое ограничение тока, выдаваемое в тестируемый кабель от 100 мкА до 50 мА;

- удобный и простой пользовательский интерфейс управляющей программы;

- подключение к компьютеру через USB-порт;

- питание от сети ~220 В (возможна поставка с аккумулятором для автономного питания);

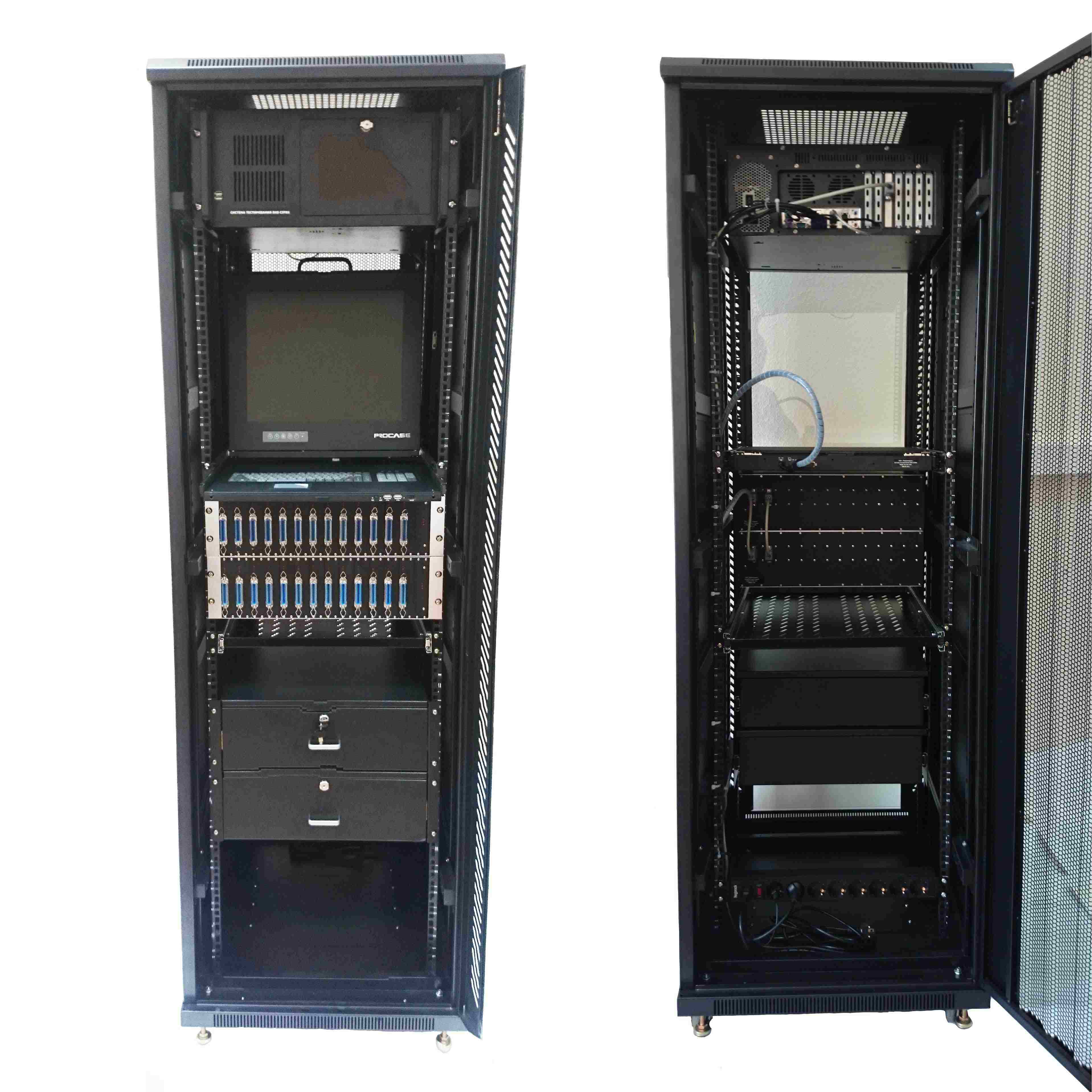

- возможна поставка в комплекте с ноутбуком или с компьютером, устанавливаемым в стойку 19”, на который будет установлена

управляющая программа.

Управление системой ЕКО СЭТ01 осуществляется с помощью компьютера, на который предварительно устанавливается

управляющая программа. Подключение ЕКО СЭТ01 к компьютеру осуществляется через USB-порт.

Поставляемые в комплекте с системой компьютер и функциональное программное обеспечение входит в стоимость ЕКО СЭТ01.
